Detaljeret produktbeskrivelse
Etiketpapirkerns indre diameter: | 76,2 mm | Mærkets udvendige diameter: | 330mm |
---|---|---|---|
Mærkningskapacitet: | 50m / min | Mærkningsnøjagtighed: | ± 1 mm |
Mærkningstype: | Roterende og høj hastighed | Mærketsensor: | Magic Eye |

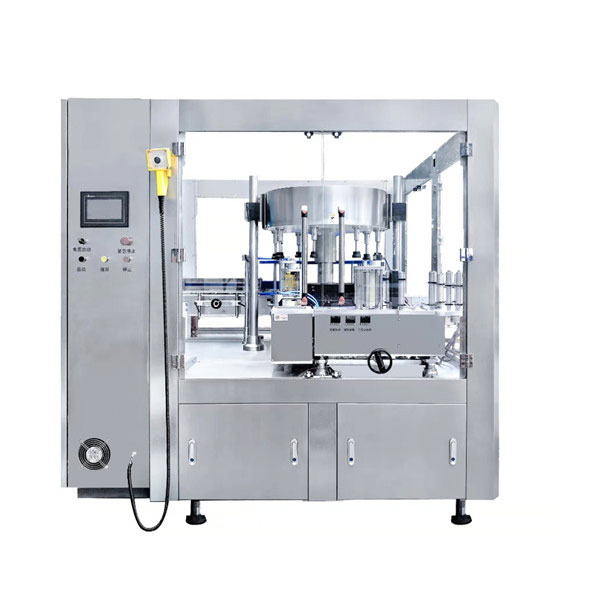

3 etiketter på én gang Round Glass Bottle Labelling Machine med en kapacitet på 200 flasker pr. Minut
Ansøgninger
1. For en størrelse flaske med stor mængde.
2. En flaske med tre etiketter
3. Hastighed 12000B / H med for- og bagside, halsmærkning
4. Tre sæt mærkehoved med 15 stationer
Teknisk parameter
Strømforsyning | AC380V 50Hz 5,5KW |
Mærkningsnøjagtighed | ± 1 mm |
Mærkets maksimale højde | 195mm |
Mærkningskapacitet | 50m / min |
Flaske diameter | hickness≥30mm Højde≤500mm |
Mærk papirkerns indre diameter | 76,2 mm |
Mærk udvendig diameter | 330mm |
Samlet måling | L1740 × B3020 × H2100mm |
Vægt | Tilpasset |
Roterende mærkemaskine Karakteristisk
1) Mærket flaskepasseskrue separat flaskesektor kører til drejebænk
2) Efter at flasken er drejet til starthjul, drejes automatisk under tryk på flaskehovedkørsel
3) En fremtrædende placeringsnål I bunden af flaskebunden vil stige, når flaskens positionsspor gennem dyvelstiften under påvirkning af fjederkraft, Lokaliseringsspalte, fastspaltet flaske roterer ikke længere, den øverste del af det glidende tryk flaske og flaskehætte. (til positionering af produkter)
4) På grund af flaskens mærkningsposition er sfærisk, så bed om at fastgøre startpunktet for flaskens halvvejs, etiketten kommer ud fra leveringsstationen, sug først vakuumtromlen
Driften af vakuumtromlen og hovedhjulet kører en til en, efter vakuumtromlen med en etiket, der løber til den tilsvarende position, den midterste del af etiketten først klæber det højeste punkt, flaskens foreløbige etikethandling
5) Når flasken fortsætter med at køre til den næste station, ved at trykke på etiketsvamprullen til trykmærkningshandling, trykket på rullebevægelsen er i kontakt med flaskeplanet, ikke til Rotation, så kraften til presning af etiketten spredes rundt , disse etiketter kan være ensartet deformation og komplet mærkning.
6) mærket flaske sendes til transportør under stjernehjulets driv
7) den komplette mærkningsproces er i kontinuerlig drift, flasken kører med konstant hastighed hele tiden, så den kan realisere højhastighedsmærkning
3. automatiske stigende-sænkende funktioner: mikrocomputer stiger automatisk og sænker justering, vedtager tysk SEW-motorstyring, der anvendes i produktionsjusteringen er meget praktisk.
Særlig Instruktion
1) for positioneringsprodukterne, skal du bemærke: brug for at lave en placeringsåbning i bunden af flasken under betingelse af, at flasken ikke virker, placeringsåbningen i bunden af lokaliseringsåbningen så langt som muligt
Udenfor afhænger, placeret åbning i bunden af flasken er meget vigtig, og mere lighed, ikke forskellig dybde
2) Skift en anden flasketype, brug for at skifte dele, prisen skal diskuteres afhængigt af flaskens form.
(udskiftning som følger: hegn til fodringsflaske, stjernehjul til fodring af flaske, midterste styrebræt, flaskebase, stjernehjul til flaske, der kommer ud)
Tag: roterende etiketter, klæbemærkemaskine
