Detaljeret produktbeskrivelse

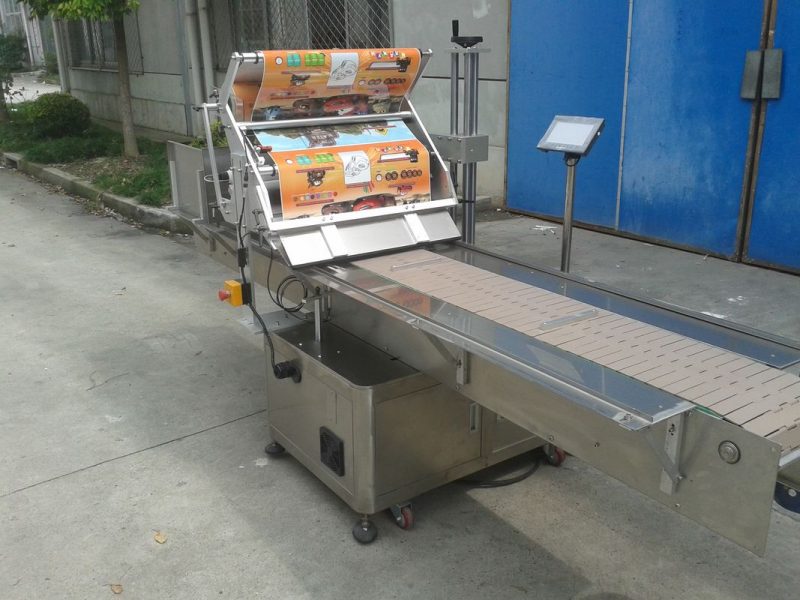

Produktnavn: | Tabelplade Selvklæbende klistermærke Flad overflademærkatapplikator med personsøgningsmaskiner, der fodrer genstande | Udgangshastighed: | 20-200 stk / min |
---|---|---|---|
Etikethøjde: | 15-110 mm | Mærkatlængde: | 25-300 mm |
Nøjagtighed ved mærkning: | ± 0,8 mm | Mærkevalse indvendig diameter: | 76 mm |
Mærkningsrulle udvendig diameter: | 350 mm |
Funktioner
Operation | PLC-styresystem gør mærkning af maskinen let at betjene |
Materiale | Mærkningsmaskinens hoveddel er lavet af SUS304 rustfrit stål |
Konfiguration | Vores etiketteringsmaskiner vedtager kendte japanske, tyske, amerikanske, koreanske eller taiwanske mærke dele |
Fleksibilitet | Klienten kan vælge at tilføje printer og kodemaskine; kan vælge at oprette forbindelse til converyer eller ej. |
Tekniske parametre
Navn | Bordplade Selvklæbende klistermærke Flad overflademærkatapplikator Med personsøgningsmaskine, der fodrer genstande |
Mærkehastighed | 20-200 stk / min |
Objektets højde | 30-200mm |
Tykkelse af objekt | 20-120 mm |
Mærkets højde | 15-110 mm |
Mærkets længde | 25-300 mm |
Mærkevalse indvendig diameter | 76 mm |
Mærkevalse uden for diameter | 300 mm |
Nøjagtighed ved mærkning | ± 1 mm |
Strømforsyning | 220V 50 / 60HZ 0,75KW |
Gasforbrug af printer | 5 kg / m2 (hvis tilføj kodemaskine) |
Mærkemaskinens størrelse | 1600 (L) × 550 (B) × 1600 (H) mm |
Vægt på etiketteringsmaskine | 150 kg |
driftsmanual
1. Højdejustering af mærkning af mainframe
- Højdejustering: Drej justeringsgrebets greb med uret for at løfte mainframe, mod uret til lavt ned.
- Løsn monteringsmøtrikken på bagsiden inden justering, og fastgør den efter justering.
- Bemærk, om aftrækningsbrættet kommer i kontakt med transportbåndet eller detektorbeslagene til arbejdsstykket
- Justering af hjulmekanisme (ekstraudstyr)
- Juster positionsfastspændingsrullen så tæt som muligt på det forreste aftrækbræt, bare påvirk ikke mærkaten, der kommer ud.
- Sluk for lufttilførslen. Træk cylinderen ud, læg genstanden, der skal fastspændes, mellem fikseringshjulet og cylinderskubhjulet, gør det lidt tæt, så ok.
Sag:
Kravene til klienten:
Længden af fladt bord: 500-1000 mm
Bredden på det flade bord: 250-550 mm
Mærkets længde: 130 mm
Mærkets bredde: 160 mm
Mærkningens nøjagtighed: ± 0,5 mm
Udgangshastighed: 900 etiketter / h
En outputbakke
